Gummischläuche

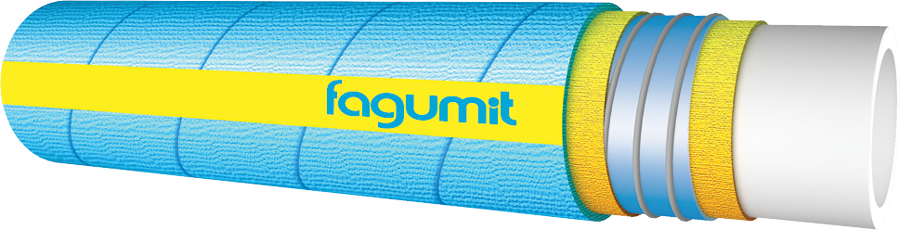

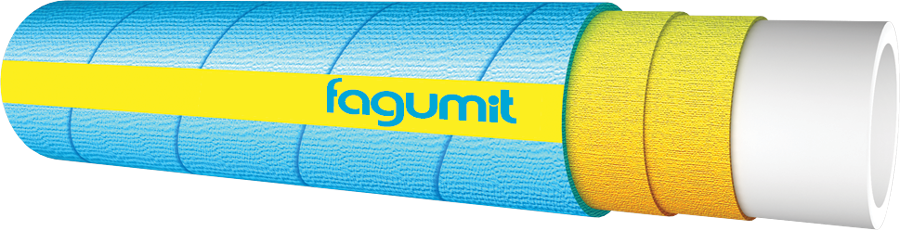

FOOD

FOOD
FOOD

• vorgesehen für Durchfluß von Nahrungsmittelflüssigkeiten mit dem Alkoholgehalt (Konzentration max. 96 %) und saueren Lebensmitteln mit pH ≤4,5 die, die Verwendung von Gummi ohne Geruch und Geschmack erfordern

• Betriebstemperatur: von -30°C bis 70°C, periodisch bis 140°C während der Durchwaschung der Schläuche mit heißem Wasser oder Wasserdampf

• Seele: EPDM, weiß

• Verstärkung: textil

• Decke: EPDM/SBR, blau, rot oder weiß, mit Gewebeabdruck



Produkt erfült den Anforderungen FDA. Berichtsnummer: T31720200903SC-01



    Innen
    mm
Wanddicke (annäher.)
mm
Betriebsdruck
MPa
Berstdruck
MPa
Länge max
m

Typ D / Typ SD
 Typ D/ Typ SD
 Typ D/ Typ SD
 Typ D / Typ SD
8 5,3 / --- 2,5 / --- 7,5 / --- 20 / ---
10 5,3 / --- 2,5 / --- 7,5 / --- 20 / ---
12,5 5,3 / --- 2,5 / --- 7,5 / --- 20 / ---
16 5,3 / --- 2,5 / --- 7,5 / --- 40 / ---
20 5,3 / 6 2 6 40 / 20
25 5,3 / 6 2 6 40 / 20
31,5 5,5 / 6,5 1,5 4,5 20 / 20
35 5,7 / 6,5 1,2 3,6 20
38 5,8 / 6,5 1,2 3,6 20
40 5,8 / 6,5  1,2 3,6 20
45 6 / 6,5 1 3 20
50 6 / 6,5 1 3 20
63 6 / 7,5 0,7 2,1 10
70 6 / 7,5 0,7 2,1 10
75 6 / 7,5 0,7 2,1 10
80 6 / 7,5 0,7 2,1 10
90 6 / 7,5 0,5 1,5  10
100 6 / 7,5  0,5 1,5  10
110 6 / 7,5  0,5  1,5  10
125 7 / 8 0,4 1,2  10
150 7 / 9,5 0,3 0,9  10
200 8,5 / 10  0,2 / 0,3 0,6 / 0,9  6
250 8,5 / 11  0,2 0,6  10
300 8,5 / 11 0,2 0,6  6



WT-17/96

PN-EN ISO 1307

PN-75/C-94250/45

PN-76/C-94250/64

WT-13/95
